Caminhão Diamond T

Caminhão Diamond T Reservistas da "Classe de 1935"

O projeto e o desenvolvimento do caminhão Diamond T começaram em 1939 e este modelo foi produzido entre os anos de 1941 a 1945.

A versão final do caminhão de carga 4 toneladas 6 x 6 apareceu em 1943. O caminhão civil fechado tinha sido substituído por um aberto com teto de lona. Também para economizar em metal, os caminhões de carga passaram a ter carrocerias de madeira. O Diamond T 968 A foi usado para transportar carga em geral, pessoal e para rebocar armamento. A maioria dos caminhões tinha um guincho tipo Garwood, no pára-choque dianteiro, para até 7500 Kg. O sucesso do Diamond T 968 A deveu-se a sua construção simples, com capacidade técnica superior, bom desempenho em terreno difícil e grande poder de tração sob todas as circunstâncias.

Diamond T 968 com teto rígido e guincho Garwood utilizado no 7º GACosM.

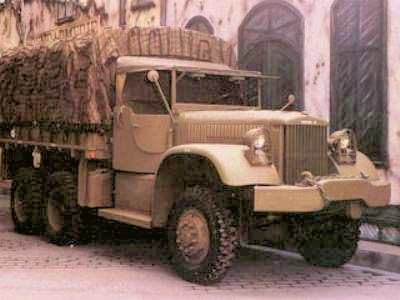

Diamond T 968 com teto de lona

FICHA TÉCNICA - Diamond T 968 A

Dados iniciais

Fabricante
Diamond T. Motor Car Co.

Ano de fabricação 1941 - 1945

Total produzido 10.500 unidades

Motor - Hercules RXC

Disposição Dianteiro Longitudinal

Deslocamento
528 cu.in. ou 8.668 centímetros cúbicos

Potência
106 HP a 2.300 rpm

Torque
343 lbs.ft ou 47,3 MKgf a 1900 rpm

No. de Cilindros 6

Sistema de refrigeração Água

Combustível
Gasolina

Capacidade do tanque de combustível
225 litros

Câmbio - Clark 326VO-18

Tipo Manual de 5 marchas à frente e 1 à ré

Caixa de transmissão - Wisconsin T76 com relação alta e baixa

Sistema elétrico

Bateria 6 volts, partida com 12 volts e terra positivo

Carroceria

Guarnição 2 homens

Utilização Transporte de carga, de pessoal e armamento

Comprimento
6830 mm

Largura
2440 mm

Altura
3050 mm

Altura livre do solo
280 mm

Distância entre eixos
3835 mm + 1481 mm até o terceiro eixo

Distância entre rodas 1873 mm na dianteira e 1829 mm na traseira

Raio de curva (direita / esquerda) 9906 / 10363 mm

Peso
12.100 Kg

Peso rebocável 3770 Kg

Carga útil 5450 Kg

Sistema de freios
Bendix Westinghouse a Ar

Suspensão
Molas semi-elípcas e amortecedores hidráulicos

Ângulo de entrada / saída
37° / 46°

Rampa máxima 33°

Profundidade máxima de água 610 mm

Pneus
9,00" x 20,00"

Desempenho

Velocidade Máxima 64 Km / h

Consumo
71,42 litros / 100 Km ou 1,4 Km / litro
