Neste item, trataremos de viaturas reboques e semi-reboques.  Eram viaturas sem eixo dianteiro, parcialmente apoiadas pelo veículo trator.  Sem os reboques dificilmente montaríamos um acampamento ou um campo de  exercício ou manobra.  Neles, eram transportadas torres de levantamento e observação, plataforma estrutura de apoio para canhão, água potável e muitas outras coisas.

Daremos, a seguir, alguns dados sobre os reboques e semi-reboques usados pelos reservistas da Classe de 1935, no biênio de 1954/55.

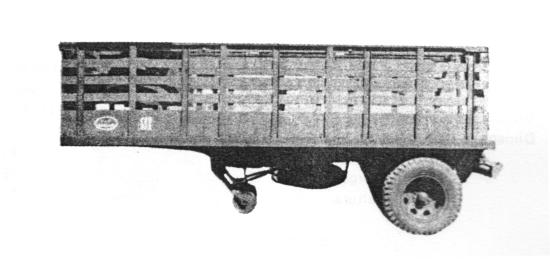

Carreta Highway



Carreta SRNE  3 1/2 toneladas 2R – semi-reboque não especializado, para transporte de carga em geral.   No 7o. GACosM,  ela era usada, principalmente,   para o transporte das plataformas estruturas de apoio do canhão Vickers Armstrong.

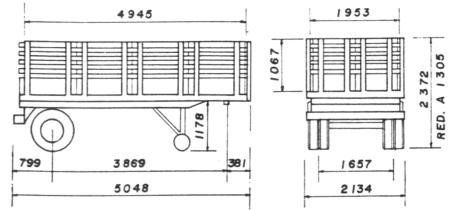

FICHA TÉCNICA - Highway 3 1/2 toneladas
Dados iniciais
Fabricante	Highway
Origem	Estados Unidos
Carroceria
Utilização	Transporte de carga em geral
Comprimento	5048 mm
Largura	2134 mm
Altura Min / Max.	2372 mm / 1305 mm
Comprimento interno da carroceria	4945 mm
Largura interna da carroceria	1953 mm
Altura interna da carroceria	1067 mm
Distância entre rodas	1895 mm
Peso	2132 Kg
Carga útil	Fora de estrada  3175 Kg em estrada 5715 Kg
Volume de carga	10,3 metros cúbicos
Sistema de freios	Acionamento elétrico
Suspensão	Molas semi elípticas e amortecedores hidráulicos
Pneus	4 pneus 7,50" x 20,00"
Viatura tratora	Chevrolet Commercial 1 1/2 ton 4 x 2

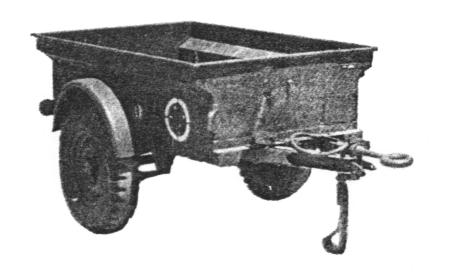

Reboque Anfíbio 1/4 ton



Reboque RNE 1/4 tonelada 2R Anfíbio – Reboque não especializado, para transporte de carga em geral, em terra ou na água.   Este reboque flutuava com  até 227 kg de carga, mantendo 152mm fora d’água.

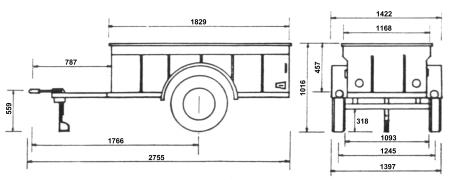

FICHA TÉCNICA - Reboque Anfíbio 1/4 ton
Dados iniciais
Fabricante	Bantam T3, Willys MBT, Fruehauf e Cheker
Origem	Estados Unidos
Carroceria
Utilização	Transporte de carga em geral, em terra ou água
Comprimento	2755 mm
Largura	1397 mm
Altura	1016 mm
Comprimento interno da carroceria	1829 mm
Largura interna da carroceria	1168 mm
Altura interna da carroceria	457 mm
Distância entre rodas	1245 mm
Carga útil	Fora de estrada  227 Kg em estrada 454 Kg
Volume de carga	0,98 metros cúbicos
Sistema de freios	Mecânico
Suspensão	Molas semi elípticas e amortecedores hidráulicos
Pneus	6,00" x 16,00"
Viatura tratora	Jeep Willis MB ou Jeep Dodge WC-56

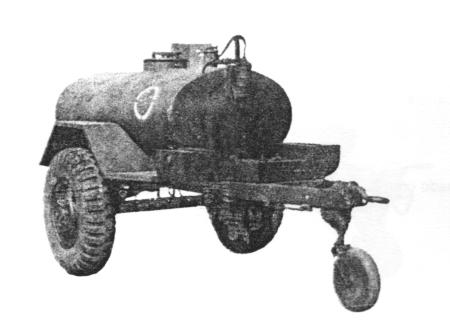

Reboque Cisterna M106



Reboque Cisterna de água  400 Gal (1500 litros) 2R  M106 – Reboque especializado, para transporte de água potável.  Era equipado com bomba de  água manual.

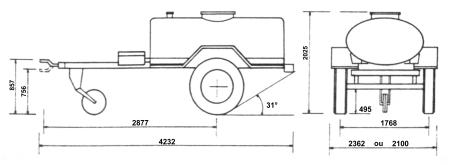

FICHA TÉCNICA - Cisterna de Água M106
Dados iniciais
Fabricante	M106
Carroceria
Utilização	Transporte de água potável
Comprimento	4232 mm
Largura	2362 mm
Altura	2026 mm
Distância entre rodas	2065 mm
Peso	1034 Kg
Carga útil	1500 Kg
Volume de carga	1,5 metros cúbicos
Sistema de freios de estacionamento	Mecânico
Sistema de freios de serviço	Acionamento a ar e hidráulico
Suspensão	Molas semi elípticas e amortecedores hidráulicos
Pneus	11,00" x 20,00"
Viatura tratora	Chevrolet G7107 1 1/2 ton 4 x 4
